（二）型號、規格

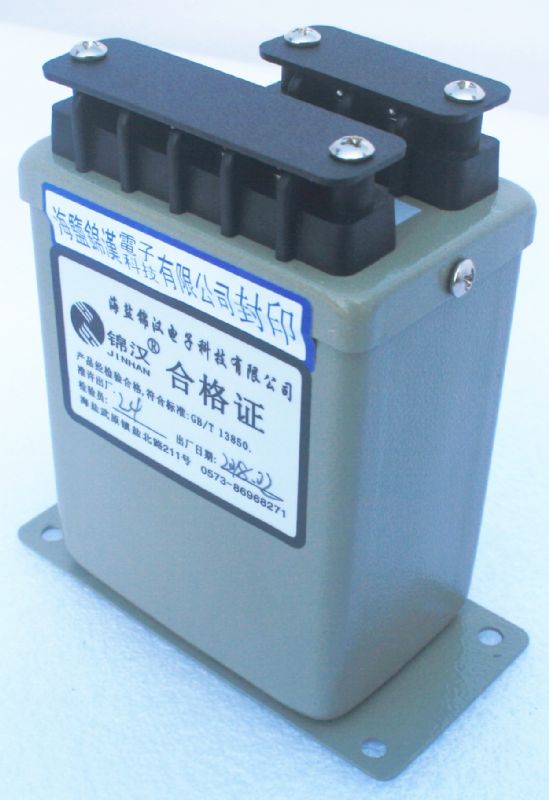

型號：FPA---交流電流變送器（平均值轉換，有效值標定）（圖1）

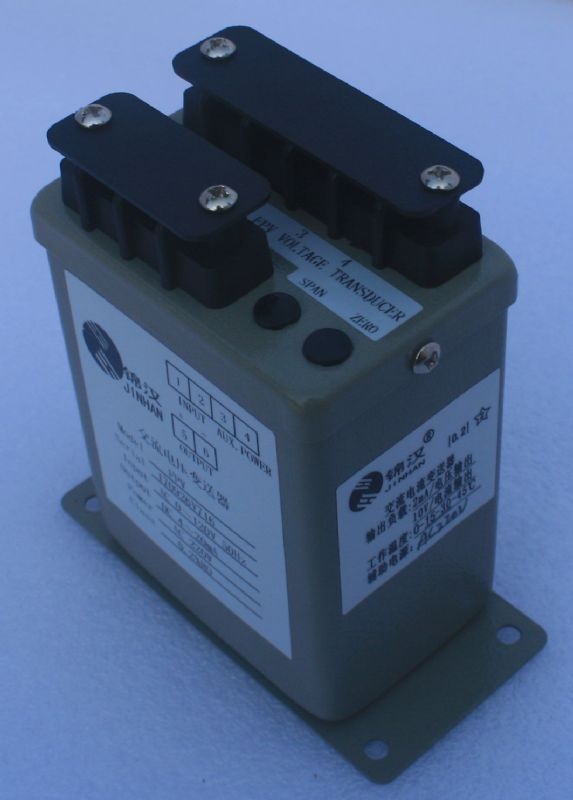

FPV---交流電壓變送器（平均值轉換，有效值標定）（圖1）

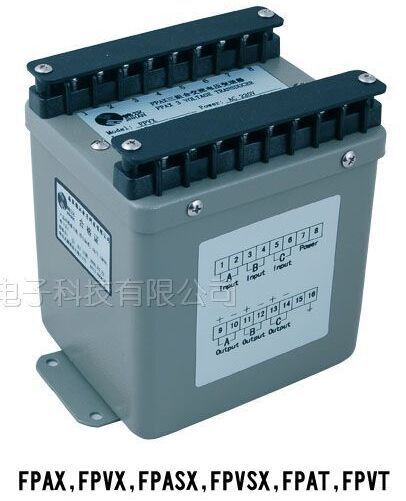

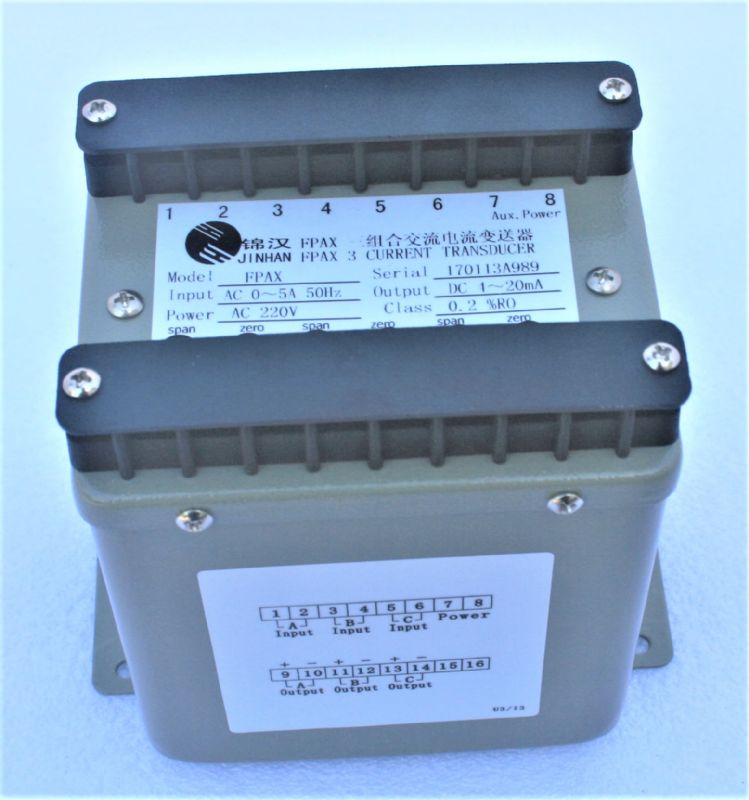

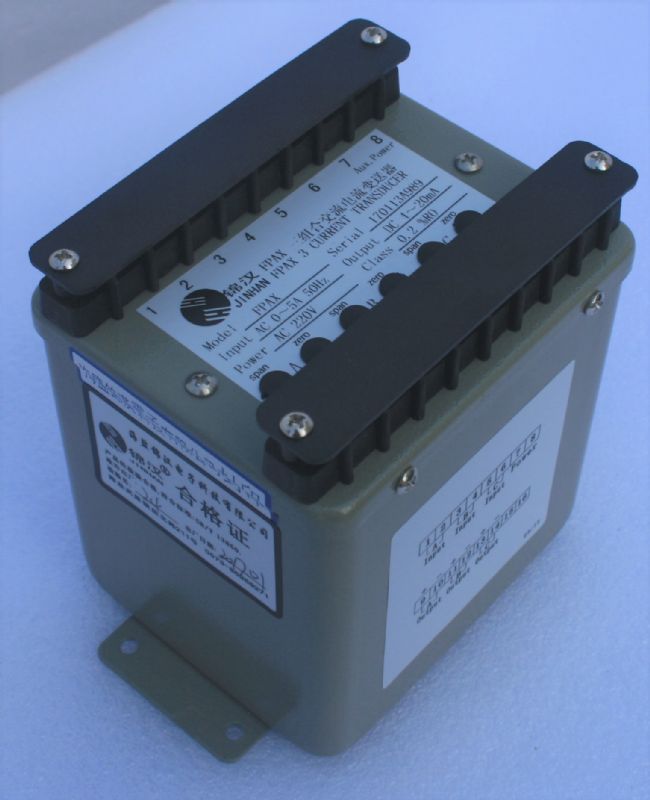

FPAX---交流電流變送器（平均值轉換，有效值標定，三組合）（圖2）
FPVX---交流電壓變送器（平均值轉換，有效值標定，三組合）（圖2）
FPAR---交流電流變送器（真有效值轉換）（圖1）
FPVR---交流電壓變送器（真有效值轉換）（圖1）
參數規格：
Vn: 輸入電壓 | Vn 量程 范圍 | V1 120V 0-150V | V2 240V 0-300V | V3 400V 0-450V | On:輸出 | ||
An: 輸入電流 | An 量程 范圍 | A1 1A 0-1.2A | A2 5A 0-6A | A3 10A 0-12A | 01 0-1mA | 02 0-20mA | 03 4-20mA |
04 0-5mA | 05 0-10mA |
| |||||
Fn: 輸入頻率 | Fn 量程 范圍 | F1 50Hz 45-55Hz | F2 60Hz 55-65Hz | F3 400Hz | |||
07 0-1V | 08 0-5V | 09 0-10V | |||||
Pn: 輔助電源 | Pn 量程 | P1 AC 100V PD1* DC 110V | P2 AC 220V PD1* DC 220V | 功耗 3.5 VA AX/VX 7VA | |||
010 2-10V | 011 1-5V |
| |||||
注：1.FPA/FPV可雙路輸出；
2.“*”輔助電源可選PD1：DC 110V、PD2：DC 220V。
（三）訂貨須知

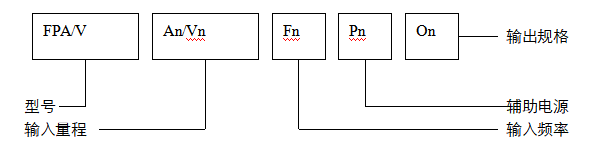

簽定訂貨合同時應詳細寫明所需要的型號、規格，對所選擇的型號、規格按下列格式要求瘵代號填入，特殊規格文字說明。
例1. FPA-A2-F1-P2-O3
電流變送器
輸入：0-5A
頻率：50Hz
輔助電源：AC 220V
輸出：0-5V/0-1mA
例2. FPV-V1-F1-P2-08/0i 二路輸出
電壓變送器
輸入：0-120V
頻率：50Hz
輔助電源：AC 220V
輸出：0-5V/0-1mA
例3. FPV-V1-F1-PD2-08 按0-150V標定
電壓變送器
輸入：0-150V
頻率：50Hz
輔助電源：DC 220V
輸出：0-5V
