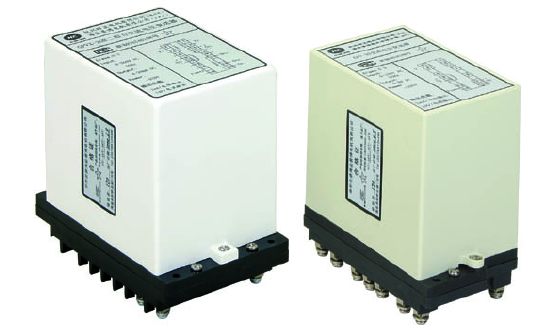

GP-30/GP-30B型電量變送器

1.概  述

GP-30/GP-30B型電量變送器，系GP派生系列電量變送器，具有和GP系列變送器完全一樣優異的性能，并具有插拔式的結構，安裝、維護方便可靠。

GP-30型（對應小外殼，公司定義為A型）變送器是目前市場上普遍采用的殼體，也是公司推薦使用的外形。GP-30B型(對應大外殼，公司定義為B型)變送器是公司在2003年11月份為適應特殊客戶的需要而推出的定制產品。A型和B型雖然具有完全相同的性能和精度，但兩種外形和接線不能互換和通用。建議使用GP-30（即A型）產品。

2.型號

 GPA-30/GPA-30B:交流電流變送器

 GPAX-30/GPAX-30B:二組合交流電流變送器

 GPV-30/GPV-30B:交流電壓變送器

 GPVX-30/GPVX-30B:二組合交流電壓變送器

 GPAD-30/GPAD-30B:直流電流變送器

 GPVD-30/GPVD-30B:直流電壓變送器

 GPW201-30/GPW201-30B:三相三線有功功率變送器

 GPK201-30/GPK201-30B:三相三線無功功率變送器

 GPF-30/GPF-30B:頻率變送器

3.接線圖：請下載產品說明書

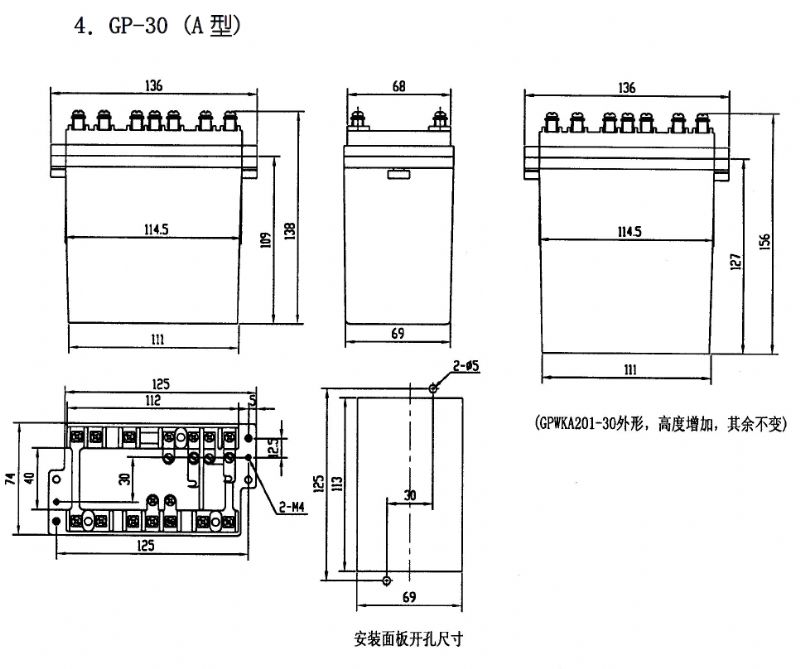

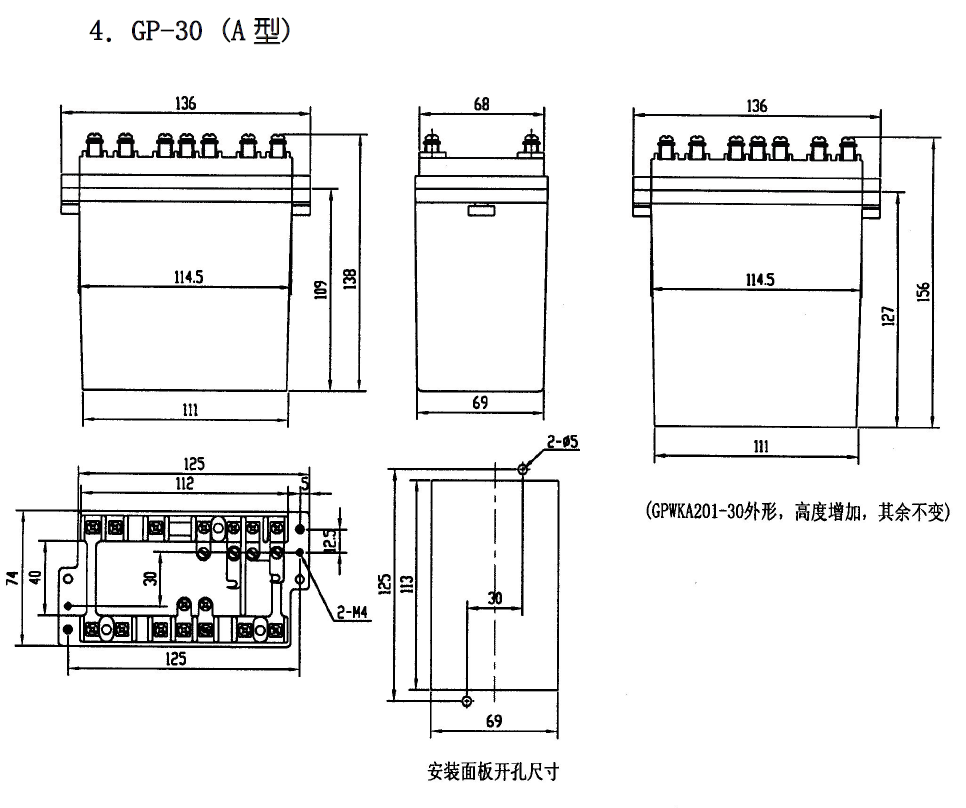

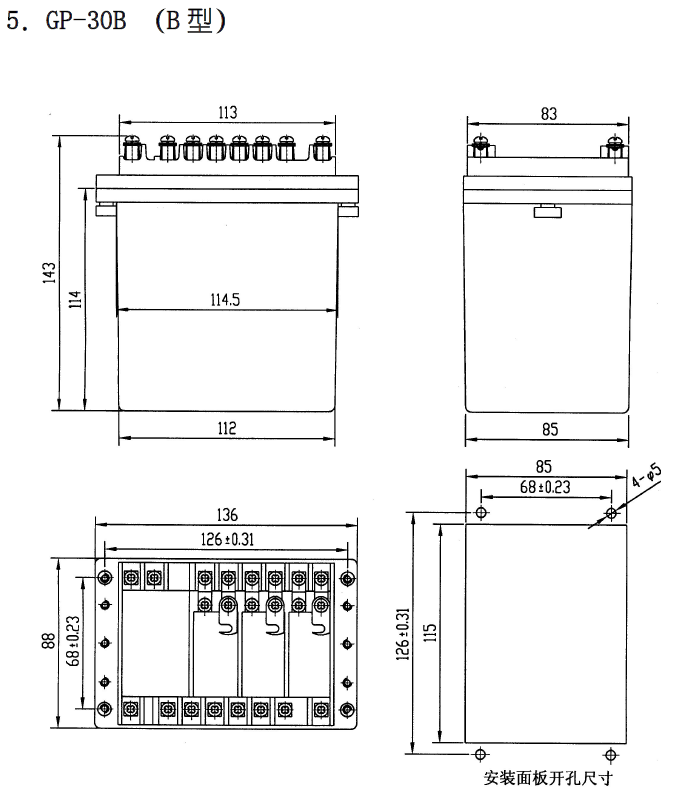

3.外形尺寸圖：
